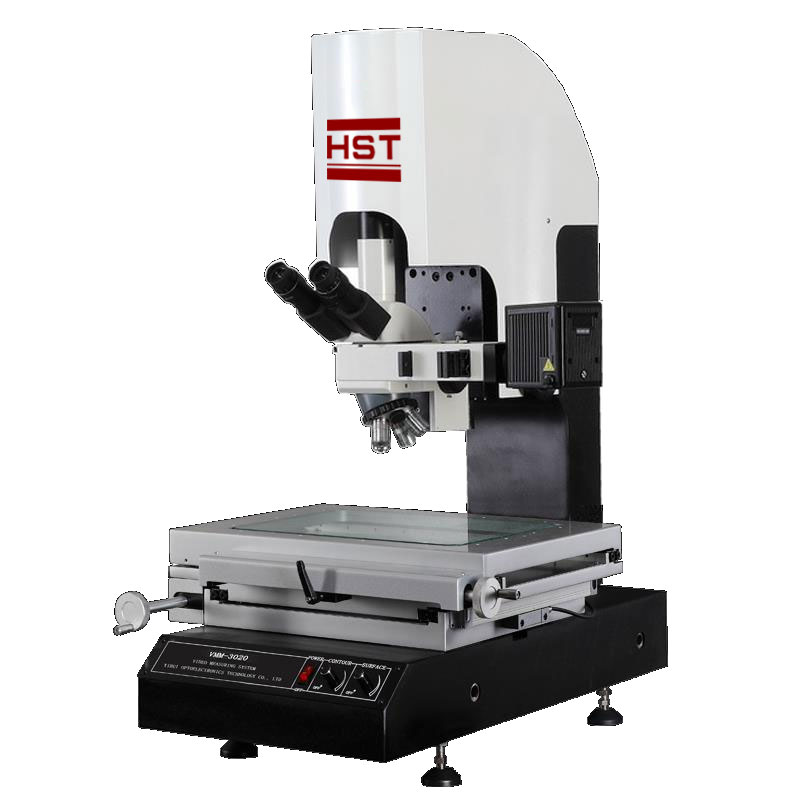

Видеоизмерительный микроскоп серия VMM-D

Серия VMM-D, интегрированные измерительные приборы с высоким увеличением, предназначенные для промышленности микрон, разработанные HST Group.

Стандарты:

Запросить цитату Файлы скачать

Название продукта: Видеоизмерительный микроскоп серии VMM-D
Категория продукта: Микроскоп
Аннотация:
Серия VMM-D, интегрированные измерительные приборы с высоким увеличением, предназначенные для промышленности микрон, разработанные HST Group. A. Высокий контроль увеличения B. Высокоточное измерение микрона C. Высокая соотношение цены и качества D. Сочетание DRO и программного обеспечения соответствует


1. Назначение

Видеоизмерительный микроскоп серии VMM-D-это интегрированный промышленный измерительный прибор с высоким увеличением и микрометровым уровнем, разработанный HST-Group Company.

В сочетании с мощной технологией микрообнаружения он широко применяется во многих областях, таких как:

1. Используется в качестве наблюдательного микроскопа для определения поверхностной отделки заготовки по сравнительному закону, идентификации образцов руды в металлургической промышленности, проведения испытаний на фотопечать и проверки волокон в текстиле.


2. Измерение длины в декартовых координатах. Например, измерение расстояния, расстояния базы, расстояния оценки, ширины оценки, ширины прорези, ширины прорези, внешнего диаметра сквозного отверстия и т. Д.

3. Измерение угла сложных компонентов, таких как циферблаты, шаблоны, манометры, шаблоны бурения и т. Д.

4. С мощным программным обеспечением для измерения на стороне ПК есть как микроскопы, так и системы визуального измерения, и вас ждут еще больше сюрпризов.


II. Характеристика

1. Обзор опроса яркий, имидж положительный и картина четкая.

2. Объектив на большие рабочие расстояния с увеличением до 2800 раз.

3. Точная и стабильная трансмиссия, низкое трение, длительный срок службы.

4. Электрическая ось Z, которая может обеспечить высокоточную автоматическую фокусировку.

5. Оси X и Y спроектированы со встроенным нулевым переключателем, который может быть заблокирован при необходимости.

6. Совместно с мощным программным обеспечением HST-M™, может измерять большинство 2D данных и экспортировать результаты измерений в виде файлов AutoCAD и других отчетов.


модель

VMM-3020D

VMM-4030D

VMM-5040D

удар(X*Y*Z, мм)

300 * 200 * 150

400 * 300 * 150

500 * 400 * 150

Размеры (длина * ширина * высота, мм)

670 х 660 х 950

720 * 950 * 1020

800 * 1040 * 1020

Вес (кг)

260

315.

500

точность E1*

Например, y ≤ (3,0 + л/200) мкм

точность E2*

Exy ≤ (3,5 + л/300) мкм

Решить решение

1/0,5 мкм

камера видеокамеры

Цветная CCD-камера TEO™ 1/2 дюйма

оптическая система

оптическая система с коррекцией бесконечности

Окуляр

WF10X (Ø22 мм)

Цель.

PL 5X, 10X, 20X, 50XPL

носовая штука

Наклонированный пятикратный носовой штук для яркого поля


Система фокуса

Коаксиальная грубая и тонкая регулировка, расстояние грубой регулировки 32 мм, точность тонкой регулировки: 0,002 мм, с устройством регулировки натяжения для предотвращения скольжения.


Система освещения

6В 30Вт/12В 50Вт галогенный и регулируемый яркость.

Интегрированная полевая мембрана, диафрагма с апертурой и пеполяризатор с вытяжкой

Оборудовано матовым стеклом, желтый/зеленый/синий фильтр

Макс. Увеличение

2800x (цель * 1/2'' ПЗС-камера)

Макс. Высота заготовки

150 мм

Источник питания

AC110V/60Гц, 220V/50Гц

* по стандартам испытаний нашей компании
L-измеренная длина (единицы: мм)

Спецификация может быть изменена без уведомления.
