Улучшенная система ручного видеоизмерения серии HST-F

Аннотация: Улучшенная система ручного видеоизмерения, разработанная HST Group.Низкая стоимость и простота в использовании

Стандарты:

Запросить цитату Файлы скачать

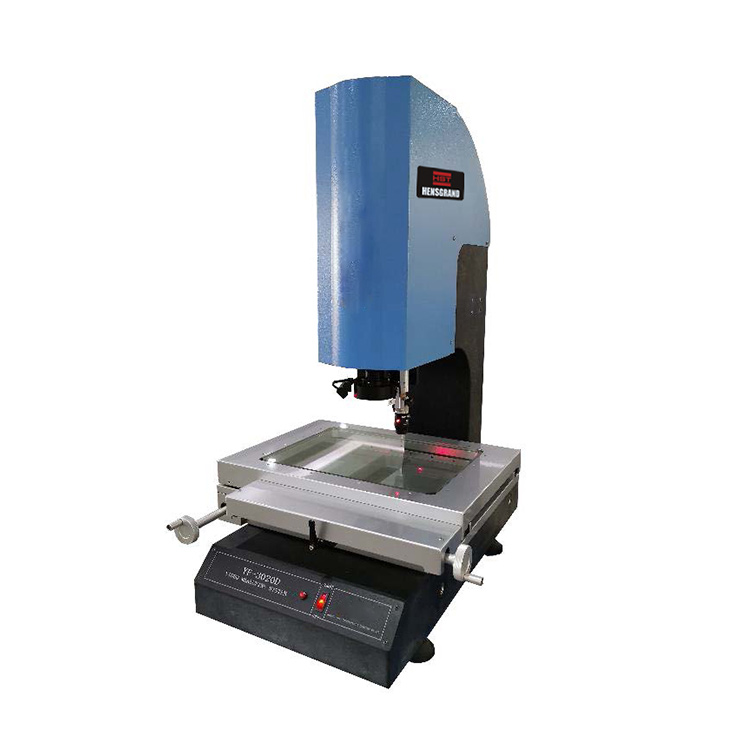

Название продукта: Улучшенная система ручного видеоизмерения серии HST-F
Категория продукта: Ручная система измерения видео
Аннотация:
Улучшенная система ручного видеоизмерения, разработанная HST Group. Низкая стоимость и простота в использовании

I. Использование

Серия HST-F — это расширенная система ручного видеоизмерения, разработанная HST Group.

Он широко используется в машиностроении, электронике, металлообработке, пресс-форме, пластике и других отраслях для точных измерений.


II. Особенности

1. В качестве системы прицела используется ПЗС-камера TEO™ 1/2 дюйма цветов, профессиональный оптический зум-объектив и генератор кросс-линий.


2. Цифровая система измерения и обработки данных состоит из двух координатных студий, оптических линейных шкалов.


3. Он имеет различные обработки данных, отображение, ввод, вывод, в частности, очень полезная функция выпрямить заготовку.


4. Он имеет интерфейс R232 с компьютером и специализированное программное обеспечение для измерения, которое также может обрабатываться и выводить круглые карты.


5. Гранитная основа и колонна JINANQING класса 00, высокая стабильность.



модель

HST-2010 f

HST-3020F

HST-4030F

HST-5040F

Столь.

Размер металлического стола (мм)

404 * 228

500 * 330

606 * 466

706 * 606

Размер стеклянного стола (мм)

260 * 160

350 * 280

450 * 350

550 * 450

XY ход (мм)

200 * 100

300 * 200

400 * 300

500 * 400

Вес (кг)

180.

260

315.

500

Размер(L) * (W) * (H)

556 * 540 * 860

670 * 660 * 950

720 * 950 * 1020

800 * 1040 * 1020

Система измерения целевого назначения
(стандартные аксессуары)

Камера: TEO™ 1/2'' Цветная CCD-камера
Зум-объектив: профессиональный оптический объектив

Увеличение зум-объектива: 0,7 ~ 4,5 X WD: 92 мм

Увеличение видео: 20 ~ 128 x FOV: 7 ~ 1,1 мм

Разрешение масштаба: 0,5/0,1 мкм

Z удар

150 мм

Точность E1*

Ex, y ≤ (3,0 + л/200) мкм

Точность E2*

Exy ≤ (4,0 + л/200) мкм

освещение

Поверхностный свет и пропускной свет используют светодиодные, регулируемые яркости

2 ru > Power

110/220 В (переменный ток), 50/60 Гц 30 Вт

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления.
