Видеоизмерительный станок с ЧПУ моста серия HST

Видеоизмерительный станок с ЧПУ моста серия HST

Стандарты:

Запросить цитату Файлы скачать

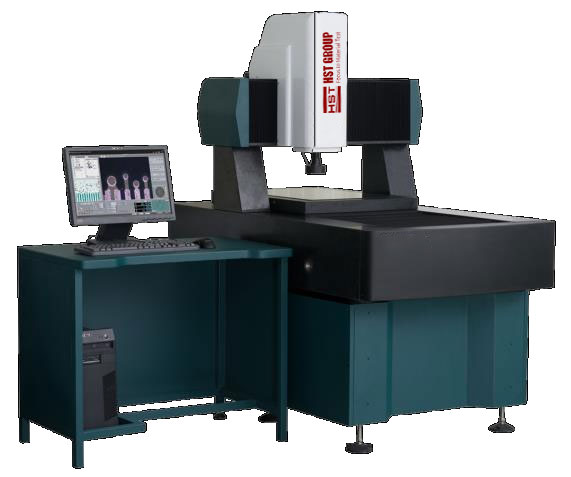

Название продукта: Видеоизмерительный станок с ЧПУ Bridge HST Series
Категория продукта: Система видеоизмерения с ЧПУ
Аннотация:
HSTseries, система видеоизмерения с ЧПУ мостового типа, разработанная HST Group

I. Использование
Серия HST-это система видеоизмерения с ЧПУ мостового типа, разработанная HST Group. Он использует оригинальный японский винтовой привод и технологию сервоуправления. В сочетании с программным обеспечением для автоматических измерений, разработанным HST Group, он может обеспечить эффективное и точное измерение деталей большого объема, популярное для проверки точных деталей и контроля качества. Он был ветрено использован в машиностроении, электронике, оборудовании, пластике, пресс-форме и т. д.

II. Особенность
1. Использует цветную ПЗС-камеру TEO™ 1/2 дюйма и профессиональный зум-объектив, большой FOV, гарантирующий четкое изображение при быстром измерении движущегося изображения.

2. Фиксированная мостовая гранитная конструкция, с немецкой и японской технологией автоматического управления, может достичь высокой точности движения, высокой стабильности для измерения большого объема рабочий элемент.

3. Программируемое управление интегрированными 8 региональными независимыми источниками света, для профессионального измерения поверхности. Сбыстро измеряемые пакеты помогают снизить затраты на рабочую силу.

4. В сочетании с американским программным обеспечением для оптической метрологии 2D + 3DРациональный Вью™, замечательноопыт измерения.

5. Доступны сенсорные датчики Renishaw™ и лазерные датчики Keyence™, доступны высокоточные композитные контакты или бесконтактные 3D-измерения.

модель

HST-6040ч

HST-6050ч

HST-8060H

Размер стекла(мм)

650 * 450

650 * 550

850 * 650

удар, удар(мм)

400 * 600 * 150

500 * 600 * 150

800 * 600 * 150

Размеры машины(мм)

950 * 1600 * 1580

950 * 1800 * 1580

1200 * 2000 * 1580

Вес, вес(кг)

1150 человек

1350 год

1550 год

Разрешение масштаба

1/0,5 мкм

камера, камера

ПЗС-камера TEO™ 1/2 дюйма

Зум объектив

Ручной оптический зум-объектив, увеличение: 0,7-4,5x

Увеличение видео

20-128X

Фоф

11,1-1,7 мм

Точность E1*

Ex, y ≤ (3,0 + л/200) мкм

Точность E2*

Exy ≤ (4,0 + л/200) мкм

освещение

Поверхностный свет и пропускаемый свет используют белый светодиод, регулируемая яркость

2 ru > Power

110 В/220 В переменного тока 50/60 Гц, энергопотребление: 1000 Вт

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления.
