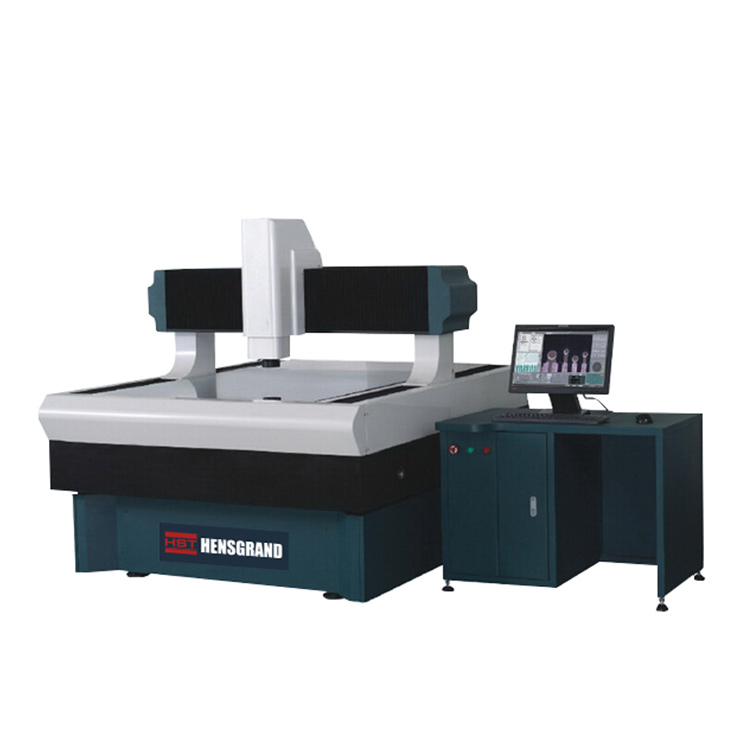

Большой портальный видеоизмерительный комплекс с ЧПУ серия VMG

Аннотация: Серия VMG, сложная портальная система видеоизмерения с ЧПУ, разработанная HST Group.

Стандарты:

Запросить цитату Файлы скачать

Название продукта: Большой портальной видеоизмерительной системы с ЧПУ серия VMG
Категория продукта: Система видеоизмерения с ЧПУ
Аннотация:
Серия VMG, сложная портальная система видеоизмерения с ЧПУ, разработанная HST Group.

Я,Использование

Серия VMG — последняя система видеоизмерений с ЧПУ с большим тактом от HST Group. Используя оригинальную японскую импортную технологию привода и сервоуправления, в сочетании с программным обеспечением для автоматических измерений, независимо разработанным нашей компанией, широко используется в деталях ЖК-дисплеев, печатных платах, деталях оборудования связи, листовом металле, аэрокосмической промышленности и других отраслях точного измерения транспортных средств.

II.. функция


1. Он использует цветную CCD-камеру TEO™ 1/2'' и профессиональный объектив автоматического зума Pomeas™, большой FOV, гарантирующий четкое изображение при быстром измерении движущегося изображения.

2. Гранитная основа JINANQING класса 00, портальная конструкция, с немецкой и японской технологией автоконтроля, может достичь высокой точности движения, высокой стабильности для измерения большого объема рабочий элемент.

3. Программируемое управление интегрированными 40 группами, 8 региональных независимых источников света, для профессионального измерения поверхности. Сбыстро измеряемые пакеты помогают снизить затраты на рабочую силу.

4. В сочетании с американским программным обеспечением для оптической метрологии 2D + 3D RationalVue™, замечательный опыт измеренияЭто не так.

5. Доступны сенсорные датчики Renishaw™ и лазерные датчики Keyence™, доступны высокоточные композитные контакты или бесконтактные 3D-измерения.

модель

VMG 0203

VMG 0405

VMG 0608

VMG 0810

VMG 1012

VMG 1215

VMG 1518

Размер стекла(мм)

300 * 400

500 * 600

700 * 900

900 * 1000

1100 * 1300

1300 * 1600

1600 * 1900

X, Y штрих(мм)

200 * 300

400 * 500

600 * 800 * 200

800 * 1000 * 200

1000 * 1200 * 200

1200 * 1500 * 200

1500 * 1800 * 200

Z удар(мм)

200 человек

грузоподъемность

Приблизительно. 35 кг

Размер(мм)

820 * 1020 * 1600

1020 * 1220 * 1600

1220 * 1520 * 1600

1420 * 1720 * 1600

1620 * 1920 * 1600

1820 * 2220 * 1600

2120 * 2520 * 1600

Вес, вес(кг)

1000 шт.

1250 человек

1380 год

2000 год

2500

3 000

4 000

Решение,

0,5/0,1 мкм

камера, камера

ПЗС-камера TEO™ 1/2 дюйма

Зум объектив

Профессиональный объектив автоматического зума Увеличение объектива зума: 0,7-4,5x

Увеличение видео

20-128X

Фоф

12,7 мм

Точность E1*

Ex, y ≤ (2,8 + л/200) мкм

Ex, y ≤ (3,5 + л/200) мкм

Ex, y ≤ (4,5 + л/200) мкм

Точность E2*

Exy ≤ (3,3 + л/200) мкм

Exy ≤ (4,5 + л/200) мкм

Exy ≤ (5,8 + л/200) мкм

освещение

Поверхность и источник пропускаемого света используют светодиодные, регулируемые яркости

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)

Спецификация может быть изменена без уведомления
