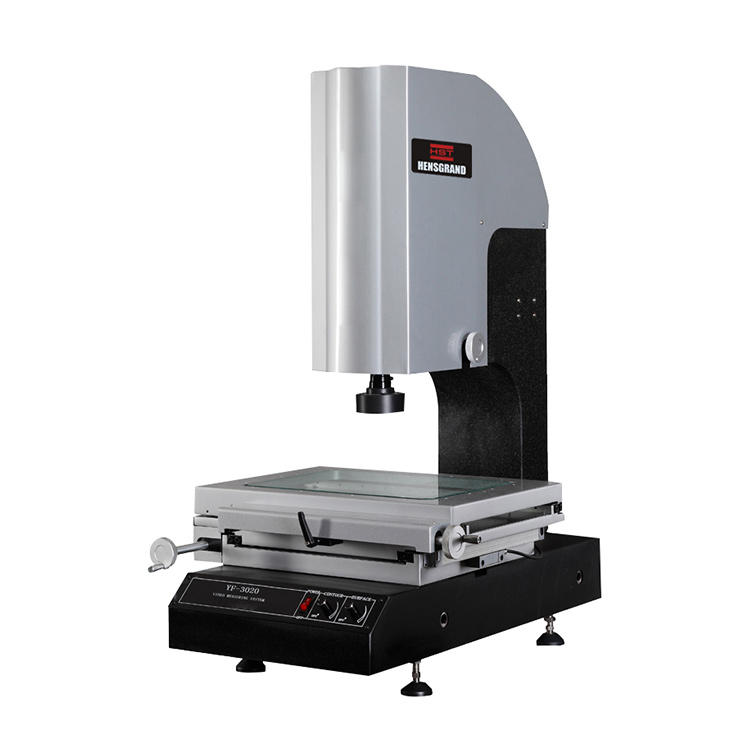

Базовая система ручного видеоизмерения серия HST

Аннотация: Базовая система ручного видеоизмерения. низкая стоимость b. простой в использовании

Стандарты:

Запросить цитату Файлы скачать

Название продукта: Базовая система ручного видеоизмерения серия HST
Категория продукта: Ручная система измерения видео
Аннотация:
Базовая система ручного видеоизмерения. низкая стоимость b. простой в использовании

Я.U.Се.

Серия HST-это базовая система ручного видеоизмерения, разработанная HST Group. Широко используется в точных измерениях машиностроения, электроники, аэрокосмической, автомобильной, военной, пресс-формы и других отраслях.


II. Особенности
1. Использует цветную ПЗС-камеру TEO™ 1/3 дюйма, генератор перекрестной линии является измерительной системой прицеливания.
2. Цифровая система измерения и обработки данных состоит из студии двух координат, оптической решетки и карты данных серии SDK.
3. Он имеет интерфейс RS-232 с компьютером и специализированное программное обеспечение для измерения, которое также может обрабатывать и выводить круглые карты. Данные измерений могут быть непосредственно преобразованы в файл AutoCAD и превращены в полный рабочий круг; Данные также могут быть введены в Excel и Word для статистического анализа.
4. Гранитная основа и колонна JINANQING класса 00, высокая стабильность.

модель

HST-2010 год

HST-3020

HST-4030

HST-5040

Рабочий стол

Размер металлического стола (мм)

404 * 228

500 * 330

606 * 466

706 * 606

Размер стеклянного стола (мм)

260 * 160

350 * 280

450 * 350

550 * 450

XY ход (мм)

200 * 100

300 * 200

400 * 300

500 * 400

Вес, вес(кг)

180.

260

315.

500

Размер(длина * ширина * высота, мм)

556 * 540 * 860

670 * 660 * 950

720 * 950 * 1020

800 * 1040 * 1020

Система измерения целевого назначения

(стандартные аксессуары)

Камера: 1/3 дюйма цветная ПЗС-камера

Зум-объектив: профессиональный оптический объектив, увеличение: 0,7 ~ 4,5 X WD: 92 мм

Увеличение видео: 30 ~ 190X Просмотр объекта: 7 ~ 1,1 мм

Разрешение масштаба: 0,5/0,1 мкм

Z ход (мм)

150 мм

Точность E1*

Ex, y ≤ (3,0 + л/200) мкм

Точность E2*

Exy ≤ (4,0 + л/200) мкм

освещение

Поверхностный свет и пропускной свет используют светодиодные, регулируемые яркости

2 ru > Power

110/220 В (переменный ток), 50/60 Гц 30 Вт

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления.
