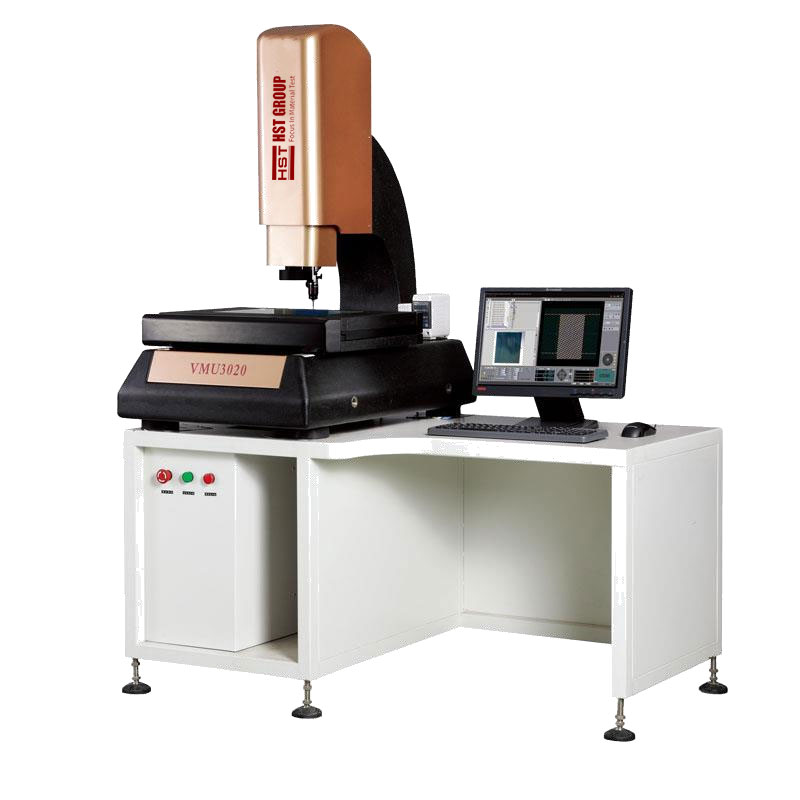

2D+3D композитная видеоизмерительная система с ЧПУ серии VMU
Аннотация: Серия VMU — самый совершенный тип видеоизмерительной системы с точностью до 2 мкм, разработанный HST Group.
Стандарты:
Запросить цитату Файлы скачатьНазвание продукта:2D+3D композитная видеоизмерительная система с ЧПУ серии VMU
Категории продуктов:Видеоизмерительная система с ЧПУ
Аннотация:
Серия VMU, самый современный тип видеоизмерительной системы с точностью 2 мкм, разработанныйГруппа ХСТ.
I. Использование
Серия VMU — это самая совершенная видеоизмерительная система с ЧПУ и точностью 2 мкм, разработанная HST Group. Он широко применяется в машиностроении, электронике, пресс-формах и т. д. для точных автоматических измерений.
.
II. Особенности
1. Он оснащен цветной ПЗС-камерой TEO™ 1/2 дюйма и профессиональным объективом Pomeas™ с автоматическим масштабированием и большим полем обзора, что гарантирует четкое изображение во время измерения быстро движущихся изображений.
2. Гранитное основание JINANQING класса 00, колонна с гусиной шеей, высокостабильная конструкция. Благодаря немецкой и японской технологии автоматического управления можно добиться высокой точности движения.
3. Программируемое управление интегрированными 40 группами, 8 региональными независимыми источниками света, обеспечивает профессиональное измерение поверхности. Быстрое измерение партии помогает сократить затраты на рабочую силу.
4. В сочетании с американским программным обеспечением для оптических метрологических измерений 2D+3D RationalVue™ — великолепные возможности измерений.
5. Доступны дополнительные опции: сенсорный датчик Renishaw™ и лазерный датчик Keyence™, доступны высокоточные композитные контактные или бесконтактные трехмерные измерения.
Модель | ВМУ3020 | ВМУ4030 | ВМУ5030 | ||
| Размер рабочего стола (мм) | 600*390 | 700*490 | 800*490 | |
Размер стеклянного стола (мм) | 350*250 | 450*350 | 550*350 | ||
Ход X,Y (мм) | 300*200 | 400*300 | 500*300 | ||
Z-ход | 200 (Фокус) | 200 (Фокус) | 200 (Фокус) | ||
Разрешение | 0,5/0,1 мкм | ||||
Точность Е1* | Ex,y ≤ (2,0+L/200) мкм | ||||
Точность Е2* | Exy ≤ (2,3+L/200) мкм | ||||
Точность E3* | Ez ≤ (2,5+L/100) мкм | ||||
Вес инструмента(кг) | 330 | 450 | 500 | ||
Размер инструмента(мм) | 620*840*1020 | 720*1040*1020 | 800*1040*1020 | ||
| Трехосный Макс. Скорость | X,Y: 400 мм/с Z: 200 мм/с | |||
Точность трехосного позиционирования | 0,001 мм | ||||
| Камера | Цветная ПЗС-камера TEO™ 1/2 дюйма | |||
Зум-объектив | Помеас™АВТОзум-объектив | ||||
Увеличение объектива с зумом | 0,7-4,5X | ||||
Увеличение видео | 20-128Х | ||||
поле зрения | 11,1-1,7 мм | ||||
Потребляемая мощность | 800 Вт | ||||
Аксессуары для инструментов | 1 трубка (стандартная) | Трубка 0,5X (опционально) | ВД | ||
Зум-объектив | 0,7-4,5X | 0,7-4,5X | |||
Добавить объектив | Увеличение видео | поле зрения | Увеличение видео | поле зрения | |
0,5X (опция) | 10X-64X | 22-3,4 | 5X-32X | 44-6,8 | 175 |
1,0X (стандарт) | 20X-128X | 11,1-1,7 | 10X-64X | 22-3,4 | 92 |
2.0X (опция) | 40X-256X | 5,5-0,9 | 20X-128X | 11,1-1,7 | 36 |
*Все данные проверены по стандарту ISO 10360-7-2011.
L — измеренная длина (единицы: мм)
Технические характеристики могут быть изменены без предварительного уведомления.
