Система измерения одной клавиши серия OFT

Аннотация: Серия OFT — это система видеоизмерения с одним ключом, разработанная HST Group.

Стандарты:

Запросить цитату Файлы скачать

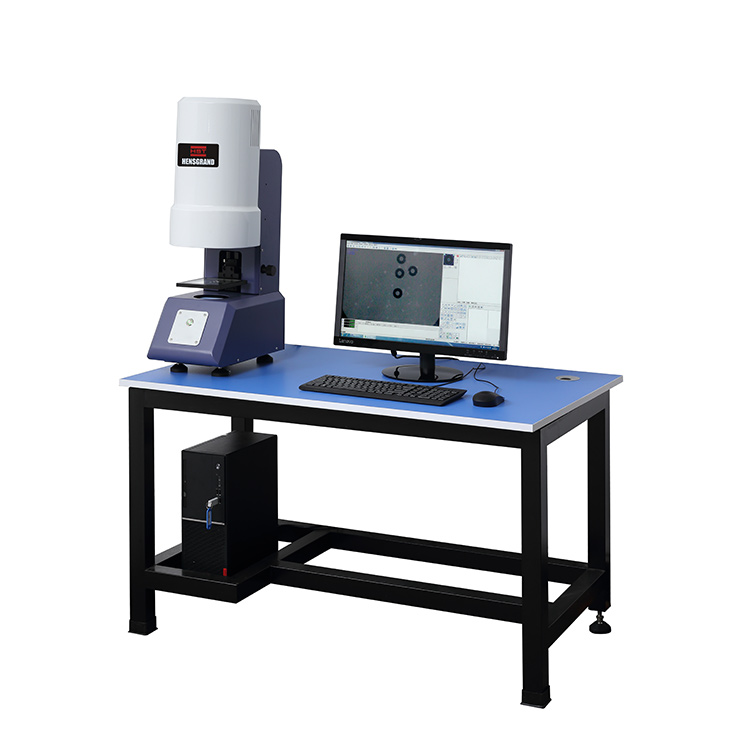

Название продукта: Одноклавишная система измерения серии OFT
Категория продукта: Система видеоизмерения с ЧПУ
Аннотация:
Серия OFT — это система видеоизмерения с одним ключом, разработанная HST Group.

А. 80 * 60 мм большой FOV

б. Просто одним нажатием клавиши выходит результат OK/NG. Новые тенденции в измерении размеров

Это не так.I. Использование

Серия OFT — это система видеоизмерения с одним ключом, разработанная HST Group.
Он широко используется в машиностроении, электронике, аэрокосмической, автомобильной, военной, пресс-форме и других отраслях для точных измерений.
1. Может измерять точки, линии, круги, дуги и овальные, прямоугольные и повышать точность с помощью функции многоточечного позиционирования.
2. В метрологическом выражении машина может проверять и размерить ширину, длину, высоту, толщину, диаметр, ангеловость, прямую, плоскость, вертикулярность, круглую степень, коосность и т. Д.
3. Сочетание измерений, центральной конструкции и пересечения конструкции, средней точки строительства, линейной конструкции, круглой конструкции и конструкции.

II. Особенности
1. Он использует цветную CCD-камеру 5 МП, гарантирует четкое изображение и точное измерение.
2. Большой FOV, быстрая скорость измерения. то есть измерение всех 34 размеров изображения на трехмерной композитной панели было выполнено 1,2 секунды/пленка,
Измерение размеров всех 10 изображений 3D-стекла завершено 0,34 секунды на пленку.
3. Маленький и компактный корпус, прост в использовании в мастерской, офисе.

III. Спецификация

Код.

04178...

003.

модель

ОФТ-86

Размер стеклянного стола(мм)

120 * 120

удар, удар(XY, мм)

80 * 60

грузоподъемность

Приблизительно. 5 кг

Вес, вес(кг)

20 кг

Размер(длина * ширина * высота, мм)

210 * 362 * 745

Система измерения целевого назначения
(стандартные аксессуары)

Камера: 5MP цветная CCD-камера

Зум-объектив: Телектронный объектив
Увеличение линзы: 0,09 X WD: 120 мм

Увеличение видео: 7,19 X FOV: 80 * 60 мм

Z удар(мм)

70.

Мин. Решение,

1 мкм

Точность E1*

Ex, y ≤ (4,5 + л/100) мкм

Точность E2*

Exy ≤ (5,0 + л/100) мкм

освещение

Пропускной свет, поверхностный свет использует светодиодный, яркость регулируется

2 ru > Power

110/220 В (переменный ток), 50/60 Гц 30 Вт


*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления
