Полуавтоматическая видеоизмерительная система для стальных конструкций серии VMF
Аннотация: Преимущество: 1. Стальная конструкция, подвижная. 2. Большой измерительный ход. 3. Автофокус. 4. Высокая точность и высокая производительность.
Стандарты:
Запросить цитату Файлы скачатьНазвание продукта:Полуавтоматическая видеоизмерительная система для стальных конструкций серии VMF
Категории продуктов:Ручная видеоизмерительная система
Аннотация:
Преимущество: 1. Стальная конструкция, подвижная. 2. Большой измерительный ход. 3. Автофокус. 4. Высокая точность и высокая производительность.

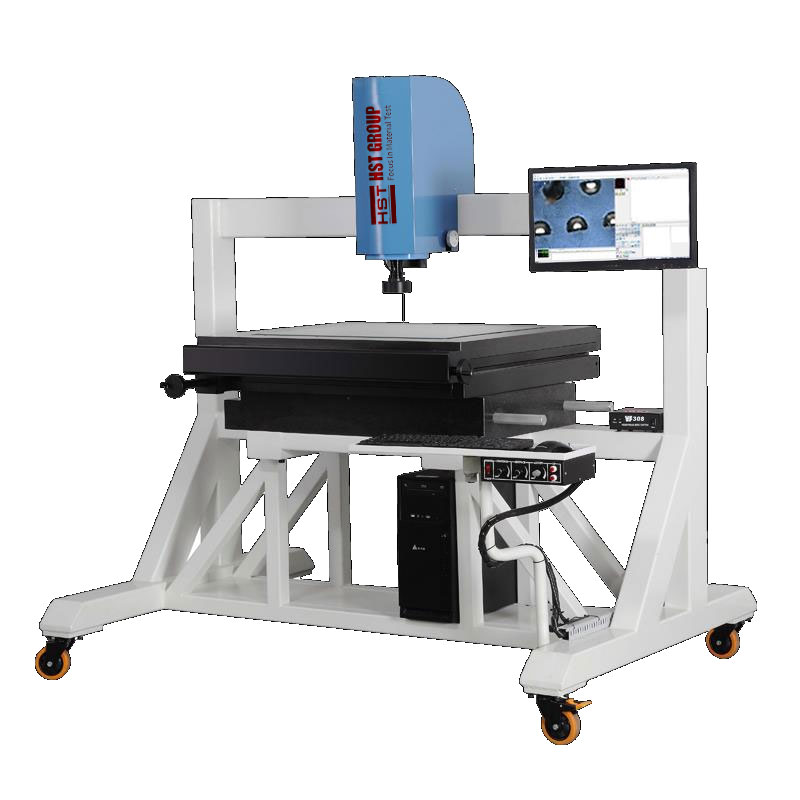

Серия VMF — это мобильная система видеоизмерения стальных конструкций, производимая корпорацией HST Group. Широко используется в машиностроении, электронике, аэрокосмической, автомобильной, военной, пресс-формах и других отраслях прецизионного измерения.
II.функция
1. В нем используется цветная ПЗС-камера TEO™ 1/2 дюйма и профессиональный зум-объектив Pomeas™, большой угол обзора гарантирует четкое изображение во время измерения быстро движущихся изображений.
2. Моторизованный по оси Z, он обеспечивает прецизионную фокусировку и высокоточное бесконтактное измерение высоты и глубины с помощью простого нажатия на метрологическое программное обеспечение.
3. Программируемый интегрированный 8-зонный контроль освещения, обеспечивающий профессиональное измерение поверхности.
4. Гранитное основание JINANQING класса 00, высокая стабильность. Подвижная стальная конструкция и большой диапазон измерения делают его популярным в сфере контроля качества в промышленности.
5. Низкая стоимость даже при простоте управления и функции конкретного отчета, лучший выбор для использования в мастерских.
Модель | ВМФ-6050 | ВМФ-7060 | |
Рабочий стол | Размер металлического стола(мм) | 880*780 | 980*880 |
Размер стеклянного стола(мм) | 644*544 | 750*650 | |
XY ход(мм) | 600*500 | 700*600 | |
Размерность(Д*Ш*В, мм) | 1720*1200*1720 | 1920*1400*1720 | |
Измерительная система | Камера: 1/2-дюймовая цветная камера CCD | ||
Увеличение объектива: 0,7 ~ 4,5X, широкий диаметр: 92 мм | |||
Увеличение видео: 30–190X. Вид объекта: 7–1,1 мм. | |||
Разрешение шкалы: 0,5/0,1 мкм | |||
Z-ход(мм) | 150 | ||
Точность Е1* | Пример, y ≤(3,0+L/200) мкм | ||
Точность Е2* | |||
Освещение | Поверхность и источник проходящего света оснащены белым светодиодом с регулировкой яркости. | ||
Мощность | 110/220 В (переменный ток), 50/60 Гц, 100 Вт |
*Все данные проверены по стандарту ISO 10360-7-2011.
L — измеренная длина (единицы: мм)
Технические характеристики могут быть изменены без предварительного уведомления.
