3D ручная видеоизмерительная система серии HST-T

3D-система видеоизмерения ручного типа, разработанная HST Group. Низкая стоимость, прост в использовании.

Стандарты:

Запросить цитату Файлы скачать

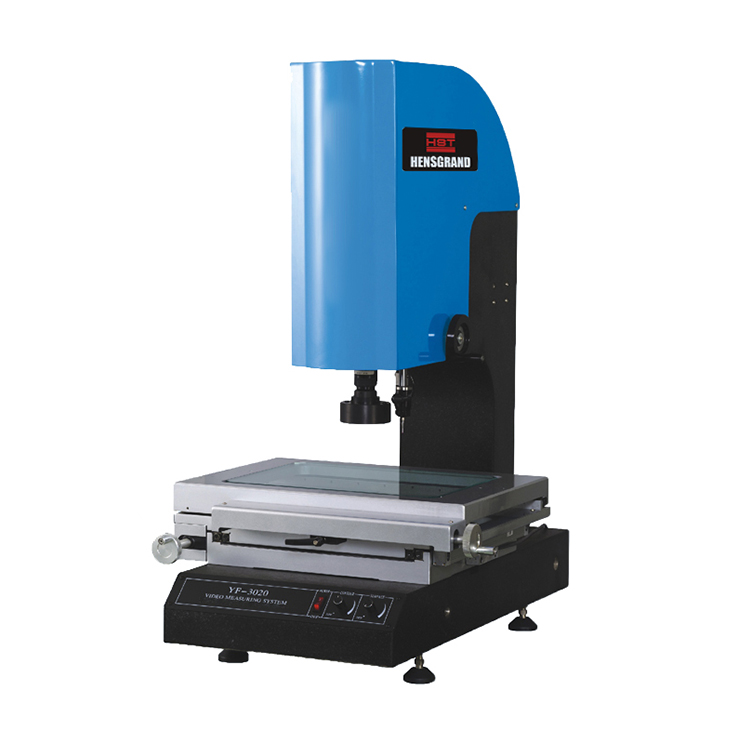

Название продукта: 3D ручная видеоизмерительная система серии HST-T
Категория продукта: Ручная система измерения видео
Аннотация:
3D-система видеоизмерения ручного типа, разработанная HST Group. Низкая стоимость, прост в использовании. Метод измерения « изображение + зонд », оснащенный зондом Renishaw™ и самостоятельным программным обеспечением для трехмерной метрологии нашей компании, может обеспечить быстрое измерение с высокой точностью.

I. Использование

Серия HST-T — 3D-система видеоизмерения ручного типа, разработанная HST Group.

Он предназначен для трехмерных измерений, таких как наклон, круглая, плохая канава, колонны, сфера, размеры, слепое отверстие и другие геометрические термины, такие как расстояние между элементами, угол на заготовке.


II. Особенности


1. Он может измерять точки, линии, круги, дуги и овальные, прямоугольные и может повысить точность с помощью функции многоточечного позиционирования.


2. Программируемый интегрированный 8 региональных управлений светом, для профессионального измерения поверхности.


3. Метод измерения « изображение + зонд » оснащен зондом Renishaw™ и программным обеспечением для трехмерной метрологии, разработанным самостоятельно нашей компанией, чтобы обеспечить быстрое измерение с высокой точностью.
4. С профессиональным метрологическим контроллером серии UWC каждое прикосновение зонда можно услышать с звуковым сигналом, более точная работа зонда.
5. Гранитная основа и колонна JINANQING класса 00, высокая стабильность.

модель

HST-2010т

HST-3020 т

HST-4030 т

HST-5040 т

Столь.

Размер металлического стола (мм)

404 * 228

500 * 330

606 * 466

706 * 606

Размер стеклянного стола (мм)

260 * 160

350 * 280

450 * 350

550 * 450

XY ход (мм)

200 * 100

300 * 200

400 * 300

500 * 400

грузоподъемность

Приблизительно. 15 кг

Приблизительно. 20 кг

Приблизительно. 30 кг

Приблизительно. 35 кг

Вес, вес(кг)

180.

260

315.

500

Размер(длина * ширина * высота, мм)

556 * 540 * 860

670 * 660 * 950

720 * 950 * 1020

800 * 1040 * 1020

Система измерения целевого назначения
(стандартные аксессуары)

Камера: TEO™ Color 1/2 дюйма Цветная ПЗС-камера

Зум-объектив: Зум-объектив Pomeas™ с увеличением 0,7~4,5X

Зонд: Британский зонд RENISHAW™

Разрешение масштаба: 0,5/0,1 мкм

Увеличение видео: 20 ~ 128 x FOV: 7 ~ 1,1 мм

Z удар

150 мм

Точность E1*

Ex, y ≤ (3,0 + л/200) мкм

Точность E2*

Exy ≤ (4,0 + л/200) мкм

Точность E3*

Эз≤ (3,5 + л/150) мкм

освещение

Поверхностный свет и пропускной свет используют светодиодные, регулируемые яркости

2 ru > Power

110/220 В (переменный ток), 50/60 Гц 30 Вт

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления.
