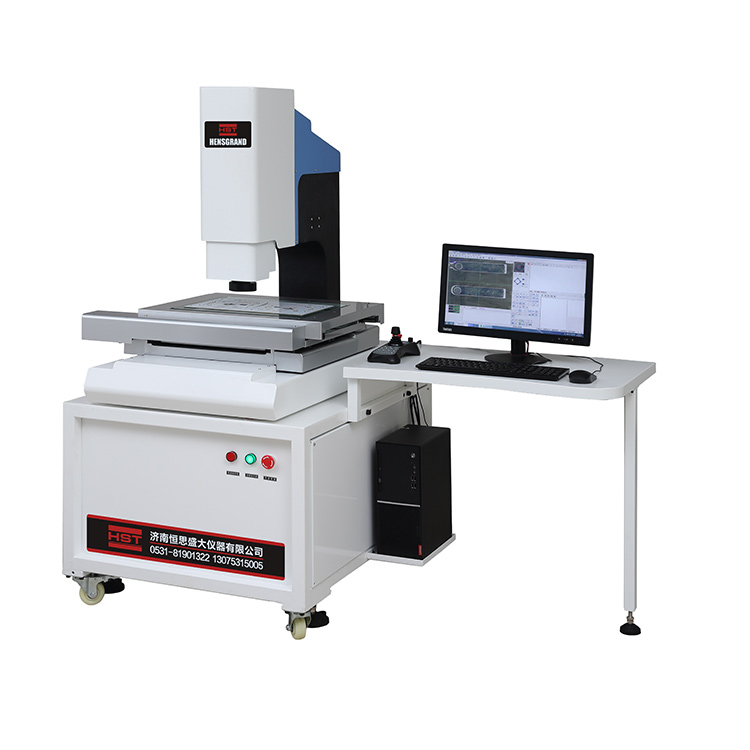

Экономичная система видеоизмерения с ЧПУ серия VMS

Аннотация: Серия VMS, универсальная экономичная система видеоизмерения с ЧПУ, разработанная HST Group.

Стандарты:

Запросить цитату Файлы скачать

Название продукта: Экономичная система измерения видео с ЧПУ серия VMS
Категория продукта: Система видеоизмерения с ЧПУ
Аннотация:
Серия VMS, универсальная, экономичная система видеоизмерения с ЧПУ, разработанная HST Group

1. Использование
Серия VMS представляет собой универсальную систему видеоизмерений с ЧПУ, разработанную HST Group. Широко используется в механической, электронной, аэрокосмической, автомобильной, военной, пресс-форме и других отраслях точных автоматических измерений.
II.. функция


1. Двойное управление движением с замкнутым контуром, двигатель при высокоскоростном движении с точными характеристиками позиционирования.
2. Использование встроенных модулей, разработанных для управления двигателем, соответственно увеличивая скорость двигателя, но также для упрощения прибора и интерфейса ПК, компьютерных машин
и приборы через USB-линию и S-Video кабель.
3. Источник поверхности света, образованный независимой группой из 24, каждая группа представляет собой драйвер источника постоянного тока и 200 шагов непрерывной переменной.
4. С помощью программного обеспечения с ЧПУ, специального для моей компании, значительно улучшило измерение эффективности.
5. Гранитная основа, колонна JINANQING класса 00, высокая устойчивость.

модель

VMS-3020E

VMS-4030E

VMS-5040E


Рабочий стол

Размер рабочего стола (мм)

500 * 330

606 * 466

706 * 566

Размер стеклянного стола (мм)

350 * 280

450 * 350

550 * 450

X, Y ход (мм)

300 * 200

400 * 300

500 * 400

Z удар

150 (фокус)

150 (фокус)

150 (фокус)

Решение,

1/0,5 мкм

Точность E1*

Ex, y ≤ (3,0 + л/200) мкм

Точность E2*

Exy ≤ (3,5 + л/300) мкм

Вес прибора(кг)

270

450

500

Размеры прибора(мм)

670 * 660 * 950

720 * 950 * 1020

800 * 1040 * 1020


электродвигатель

Трехосный макс. скорость, скорость

X, Y: 400 мм/с Z: 200 мм/с

Трехосная точность позиционирования

0,001 мм


Система визуализации

камера, камера

Цветная 1/2 дюймовая ПЗС-камера TEO™

Зум объектив

ручной зумный объектив

Увеличение объектива масштабирования

0,7-4,5x

Увеличение видео

20-128X

Фоф

11,1-1,7 мм

Потребление электроэнергии

600 Вт

Аксессуары для приборов

1X труба (стандартная)

0,5 x трубка (необязательно)

ВД

Зум объектив

0,7-4,5x

0,7-4,5x

Добавить объектив

Увеличение видео

Фоф

Увеличение видео

Фоф

0,5X (вариант)

10X-64X

22-3,4

5X-32X

44-6,8

175.

1,0X (стандартный)

20X-128X

11.1-1.7

10X-64X

22-3,4

92.

2.0X (опция)

40X-256X

5,5-0,9

20X-128X

11.1-1.7

36.

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)

Спецификация может быть изменена без уведомления.
