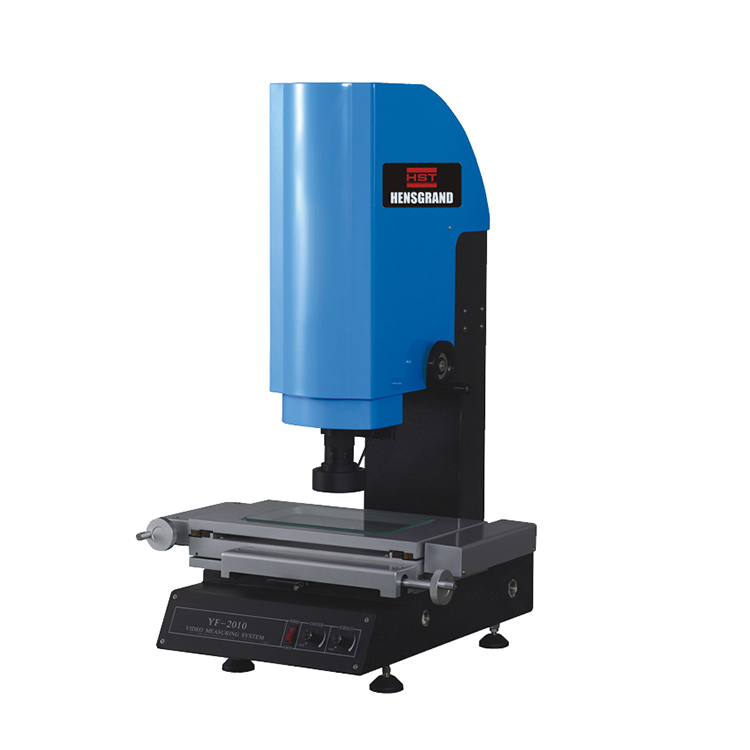

Полуавтоматическая система видеоизмерения серия HST-D

Аннотация: Преимущества: 1. Автофокусировка. 2. Высокая точность и высокая производительность.

Стандарты:

Запросить цитату Файлы скачать

Название продукта: Полуавтоматическая система измерения видео серии HST-D
Категория продукта: Ручная система измерения видео
Аннотация:
Преимущества: 1. Автофокусировка. 2. Высокая точность и высокая производительность.

I. Использование
Серия HST-D — это полуавтоматическая система видеоизмерения, произведенная HST Group.
Он широко применяется в машиностроении, электронике, аэрокосмической, автомобильной, военной, формовой и других отраслях для точных измерений.

II. Особенности


1. Использует цветную ПЗС-камеру TEO™ 1/2'' и профессиональный зум-объектив Pomeas™, большой FOV, гарантирующий четкое изображение при быстром измерении движущегося изображения.
2. Моторизированный в оси Z, он может удовлетворить точную фокусировку и высокоточную бесконтактную высоту, измерение глубины с легкими щелчками на программное обеспечение для измерения.
3. Программируемый интегрированный 8 региональных управлений светом, для профессионального измерения поверхности.


4. Гранитная основа и колонна JINANQING класса 00, высокая стабильность.

модель

HST-2010 г

HST-3020 D

HST-4030 D

HST-5040 D

Столь.

Размер металлического стола (мм)

404 * 228

500 * 330

606 * 466

706 * 606

Размер стеклянного стола (мм)

260 * 160

350 * 280

450 * 350

550 * 450

XY ход (мм)

200 * 100

300 * 200

400 * 300

500 * 400

Вес, вес(кг)

180.

260

315.

500

Размер(длина * ширина * высота, единица: мм)

556 * 540 * 860

670 * 660 * 950

720 * 950 * 1020

800 * 1040 * 1020

Система измерения целевого назначения

(стандартные аксессуары)

Камера: 1/2 дюйма цветная ПЗС-камера

Зум-объектив: оптический объектив Pomeas™, увеличение 0,7X-4,5X WD: 92 мм

Увеличение видео: 20X-128X

Вид объекта: 7 ~ 1,1 мм

Разрешение масштаба: 0,5/0,1 мкм

Z удар

150 мм

Точность E1*

Ex, y ≤ (2,5 + л/200) мкм

Точность E2*

Exy ≤ (3,5 + л/200) мкм

освещение

Светодиодный светодиод с регулируемой яркостью

2 ru > Power

110/220 В (переменный ток), 50/60 Гц 100 Вт

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления.
