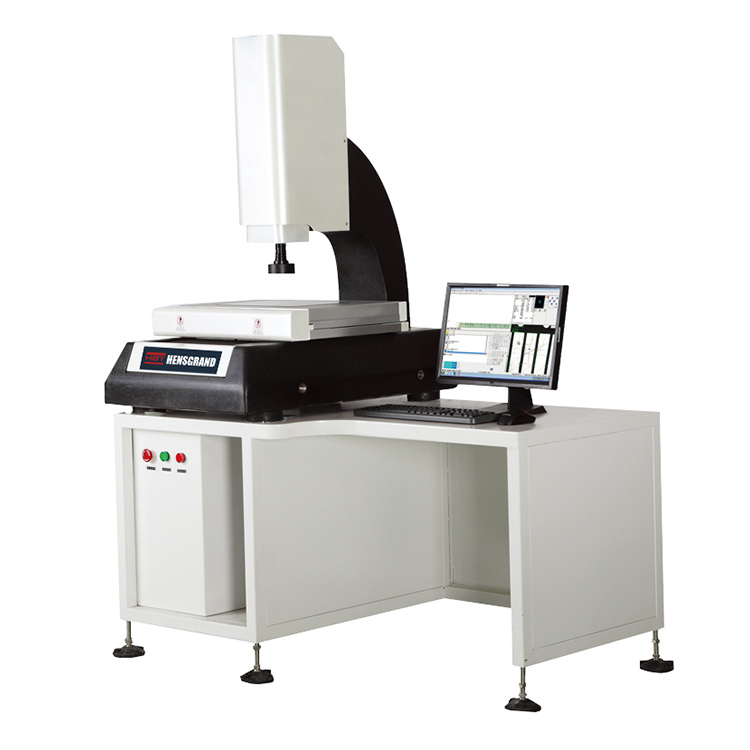

Точная элегантная система видеоизмерения с ЧПУ серия VMC

Аннотация: Серия VMC, средний класс, элегантная система видеоизмерения с ЧПУ, разработанная HST Group.

Стандарты:

Запросить цитату Файлы скачать

Название продукта: Прецизионная элегантная система измерения видео с ЧПУ серия VMC
Категория продукта: Система видеоизмерения с ЧПУ
Аннотация: Серия VMC, средний класс, элегантная система видеоизмерения с ЧПУ, разработанная HST Group.

I. Использование
Серия VMC-это высокоточная система видеоизмерения с ЧПУ, разработанная HST Group.
Он широко применяется в машиностроении, электронике, пресс-форме и других отраслях для точных автоматических измерений.

II. Особенности


1. Двойное управление движением с замкнутым контуром, встроенные модули, разработанные для управления двигателем с точными характеристиками позиционирования.


2. Поверхностный свет, образованный 24 группами независимых источников света, каждая группа представляет собой драйвер источника постоянного тока и 200 шагов непрерывной переменной.


3. Оптическая измерительная система может измерять точку, линию, круг, дугу и овальную, прямоугольную с функцией многоточечного позиционирования, комбинацией измерений, центральную структуру и пересечение конструкции, среднюю точку конструкции, линию конструкции, вокруг конструкции.


4. Высокоточная оптическая измерительная машина с ЧПУ имеет различные функции обработки данных, отображения, ввода и вывода, вывод данных измерения Word, Excel и AutoCAD непосредственно для проведения статистического анализа, особенно функция выпрямления заготовки очень полезна.


5. Макро будет более быстрым и удобным измерением тех же запасных частей для повышения эффективности измерения.

модель

VMC 3020

VMC 4030

VMC 5030


Рабочий стол

Размер рабочего стола (мм)

600 * 390

700 * 490

800 * 490

Размер стеклянного стола (мм)

350 * 250

450 * 350

550 * 350

XY ход (мм)

300 * 200

400 * 300

500 * 300

Z удар

200 (фокус)

200 (фокус)

200 (фокус)

Решение,

1/0,5 мкм

Точность E1*

Ex, y ≤ (2,8 + л/200) мкм

Точность E2*

Exy ≤ (3,3 + л/200) мкм

Вес прибора(кг)

330.

450

500

Размеры прибора(мм)

620 * 840 * 1020

720 * 1040 * 1020

800 * 1040 * 1020


электродвигатель

Трехосный макс. скорость, скорость

X, Y: 400 мм/с Z: 200 мм/с

Трехосная точность позиционирования

0,001 мм


Система визуализации

камера, камера

Цветная 1/2 дюймовая ПЗС-камера TEO™

Зум объектив

Объектив ручного зума

Увеличение объектива масштабирования

0,7-4,5x

Увеличение видео

20-128X

Поле объекта

11,1-1,7 мм

Потребление электроэнергии

600 Вт

Аксессуары для приборов

1X труба (стандартная)

0,5 x трубка (необязательно)

ВД

Зумный объектив

0,7-4,5x

0,7-4,5x

Добавить объектив

увеличение видео

поле объекта

увеличение видео

поле объекта

0,5X (вариант)

10X-64X

22-3,4

5X-32X

44-6,8

175.

1,0X (стандартный)

20X-128X

11.1-1.7

10X-64X

22-3,4

92.

2.0X (опция)

40X-256X

5,5-0,9

20X-128X

11.1-1.7

36.

*Все данные испытываются по стандарту ISO 10360-7-2011
L-измеренная длина (единицы: мм)
Спецификация может быть изменена без уведомления.
