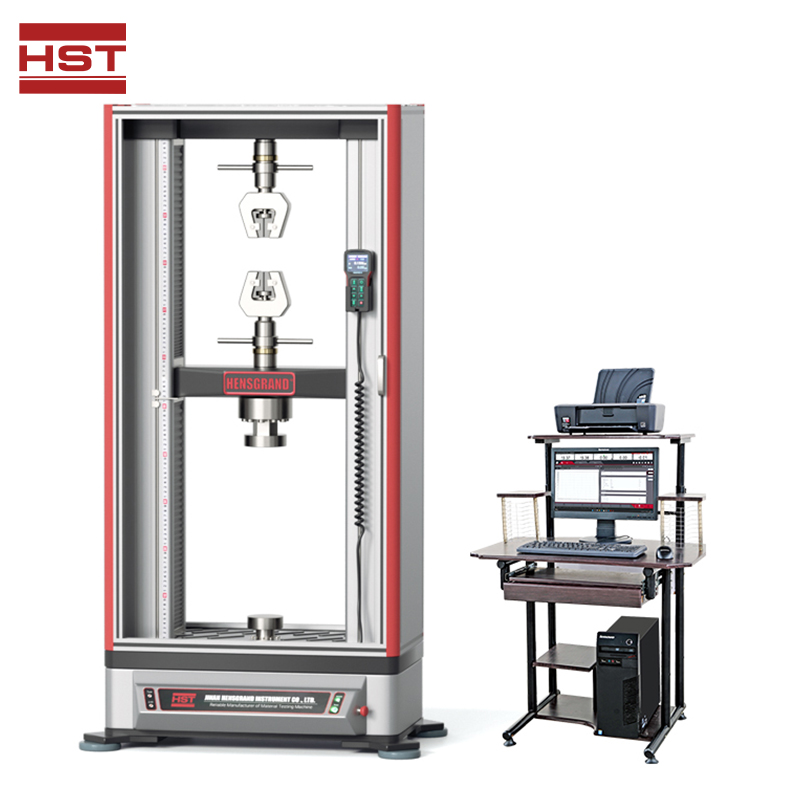

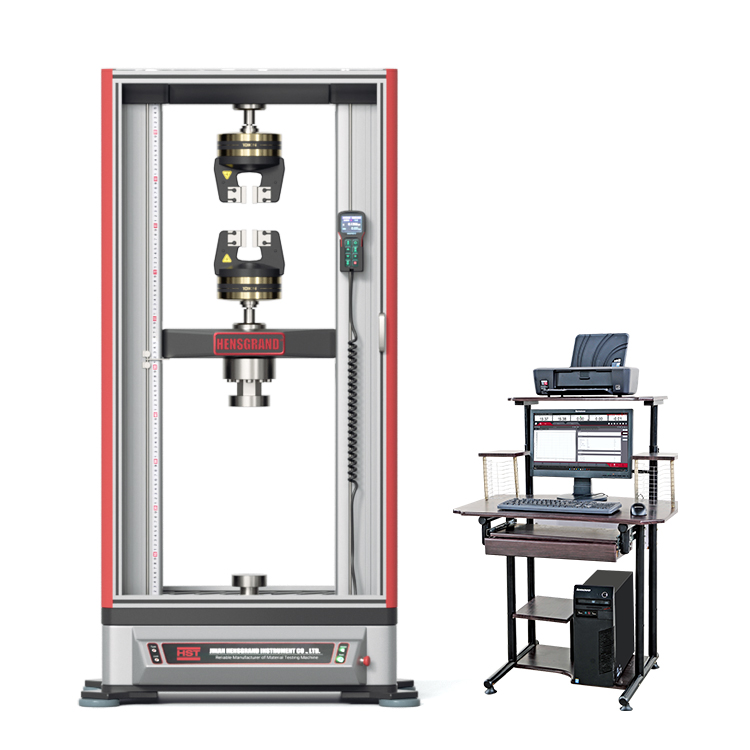

Электромеханические испытательные машины серии wdw предлагают испытание силы, смещения или деформации в замкнутом контуре при натяжении, сжатии, изгибе, сдвиге, разрыве и отслаивании и т. д.
Стандарты:
Запросить цитату Файлы скачать1.введение в дело
Электромеханические испытательные машины серии wdw предлагают испытание силы, смещения или деформации в замкнутом контуре при натяжении, сжатии, изгибе, сдвиге, разрыве и отслаивании и т. д. машина может быть оснащена различными аксессуарами, включая: ручки, приспособления, компрессионные рамки, тепловые шкафы и экстенсометры, охватывающие все соответствующие применения, такие как испытание резины, пластика, фольги, пленки, текстиля, клеев, бумаги, продуктов питания, пены, древесины, провода или другие металлические или неметаллические образцы, а также медицинские, электронные и другие компоненты. Нагрузочные рамы имеют жесткую конструкцию, обеспечивая превосходную осевую и боковую жесткость.
он использует жесткую нагрузочную рамку, высокоточную систему взвешивания нагрузки, передовое измерение pcie комплектуется широким ассортиментом аксессуаров для различных приложений, он может предоставить оптимальные тестовые решения для ваших индивидуальных потребностей приложений. с богатым 20-летним опытом работы в индустрии испытаний материалов и знаниями о применении во всех видах секторов, он способен настраивать точно подходящие решения и более точную систему испытаний для клиента, включающую выбор нагрузочной рамы, элементов измерения сердечника.
2.диапазон применения
Нагрузка соответствует или превышает следующие стандарты: ASTM E4, ISO7500-1, EN 10002-2, BS1610, DIN 51221.
Измерение деформации соответствует или превышает следующие стандарты: ASTM E83, ISO 9513, BS 3846, EN 10002-4.
Безопасность: эта машина должна соответствовать всем соответствующим европейским директивам по охране здоровья и безопасности en 50081-1, 580081-1, 73/23/EEC, EN 61010-1
2.1жесткие и армированные пластики/композиты:
En iso 6259-части 1/2/3 определение растяжных свойств термопластичных труб;
En iso 527-1-части 1/2/3 определение растяжительных свойств пластика;
Astm d638 Стандартный метод испытаний на растягивающие свойства пластика
Пластик ISO 604. Определение свойств сжатия
Astm d695. Пластик. Стандартный метод испытаний на свойства сжатия жестких пластиков
En iso 9969 определение жесткости кольца термопластичных труб;
ISO 14125 Изгибные свойства армированных волокном пластиковых композитов
Стандартный метод испытаний на прочность на сдвиг армированного пластика в плоскости ASTM D3846;
En iso 13968 пластиковые системы трубопроводов и каналов. Термопластиковые трубы. Определение гибкости кольца;
En iso 844 определение свойств сжатия;
2.2Геометрическое исследование-Текстиль:
Bs en iso 10319 геотекстиль – испытание на растяжение широкой ширины;
Стандартные спецификации ASTM D3950 для ремней, неметаллических (и методов соединения);
JBT 8521 (EN 1492-2): текстильные строчки. безопасность. круглые ремни из искусственного волокна для универсального назначения;
Стандартный метод испытаний на прочность на разрыв и удлинение текстильных лент, лент и плетенных материалов ASTM D 6775-02;
2.3Металл:
Стандартный метод испытаний на натяжение металлических материалов ASTM E8;
Металлические материалы ISO 6892. Испытание на растяжение. Методы испытаний при температуре окружающей среды;
Bs en 10002-1Определение растяжительных свойств металлов;
BS EN 10002-5: Металлические материалы. Часть 5. Способ испытаний при высоких температурах;
ASTM E21: стандартные методы испытаний для испытаний на натяжение металлических материалов при повышенной температуре;
IS0 783: Металлические материалы-испытание на растяжение при повышенной температуре;
En iso 7438 определение испытаний на гибкость металлов;
3.механические характеристики

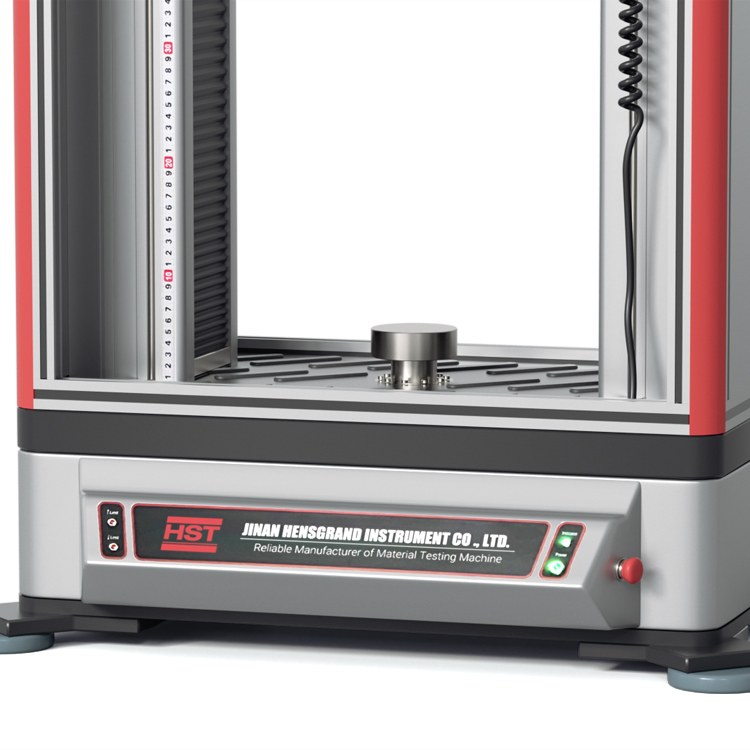

3.1Нагрузочная рама:
Все рамы включают соображения человеческого фактора в конструкцию, чтобы обеспечить безопасность, снизить усталость оператора и обеспечить максимальный уровень гибкости. чрезвычайно надежное наведение поперечной головки включено во все конструкции рамы, обеспечивая наивысший уровень жесткости поперечной головки.
3.2Высокая точность:Прецизионный шаровой винт с высокой скоростью и низким уровнем шума обеспечивает высокую точность измерения скорости и положения и меньше шума.
3.3Рамка высокой жесткости:Нагрузочная рама имеет 4 колонны и тяжелые предварительно нагруженные подшипники. предварительно загруженные шаровые винты, прецизионные наводные колонны и симметричная система привода улучшают жесткость и выравнивание рамы.
3.4Особенности безопасности:Испытательная машина автоматически останавливается, когда изменение испытательной силы превышает указанное значение во время работы.
3.5Ограничитель чрезмерного хода:диапазон движения перекрестной головки механически ограничен. удобная рабочая зона Широкое пространство для ног под нагрузочным блоком обеспечивает удобную рабочую зону для крепления и снятия приспособлений
4.Технические характеристики:
модель модели | HST.WDW-100E | |
грузоподъемность | 100 кн | |
стандарт калибровки | Класс 0.5 по ISO 7500-1-meets ASTM E-4 | |
точность испытания нагрузки | ±0.5% | |
диапазон испытательной нагрузки | 0,4% ~ 100% FS | |
разрешение нагрузки | 1/500000FS | |
диапазон измерения деформации | 0,2% ~ 100% FS | |
точность деформации | ≤±0.5% | |
разрешение деформации | Максимальная деформация 1/500000 fs | |
режим контроля испытаний | три замкнутого контура управления, напряжение, деформация и смещение | |
точность смещения | в пределах ± 0,5% от значения | |
разрешение смещения | 0,04 мкм | |
параметр контроля | ||
диапазон управления постоянной силой | 0,001%~5% фс/с | |
точность управления постоянной силой | когда скорость составляет < 0,05% FS/s, она находится в пределах ± 2% от установленного значения; когда скорость составляет ≥0,05% FS/s, она находится в пределах ±0,5% от установленного значения; | |
диапазон постоянного контроля деформации | 0,005~5% фс/с | |
постоянная точность контроля деформации | когда скорость составляет < 0,05% FS/s, она находится в пределах ± 2% от установленного значения; когда скорость составляет ≥0,05% FS/s, она находится в пределах ±0,5% от установленного значения; | |
диапазон скоростей перекрестной головки | 0,005 ~ 1000 мм/мин | |
точность скорости перекрестной головки | в пределах ± 0,5% от значения | |
параметры главного фрейма | ||
испытательное пространство (перекрестное движение) | 1100 мм | |
вертикальный испытательный зазор/пространство | 1350 мм | |
Максимальное пространство для испытаний на растяжение | 650 мм | |
ширина испытания | 550 мм | |
общие размеры | 948x660x1978 мм | |
вес, вес | Около 680 кг | |
источник питания | 1 кВт, AC 220 В ± 10%, 50 Гц/60 Гц |
Ø Частота дискретизации до 2,5 кГц, шаги 100 мкс и преобразователь 24bit a/d
Ø процессор связи и управления vortexdx86, разрешение нагрузки 800 МГц ± 25 000 000 шагов, диапазон от 1 МВ/В до 640 МВ/В и ± 10 В
Интерфейс Ørs485 для внешней клавиатуры/дисплея поддерживает до четырех устройств.
Ø интерфейс привода ± 10 В (± 15 битов) аналоговый командный выход, цифровой командный выход и функции безопасности •
Øpc связь через USB или Ethernet
Ø три удлинительных слота isi • внутренняя розетка для последовательных датчиков
Ø внутренняя розетка для синхронизации нескольких edcs
Ø дисплей: ЖК-графический дисплей 128x64 пикселя

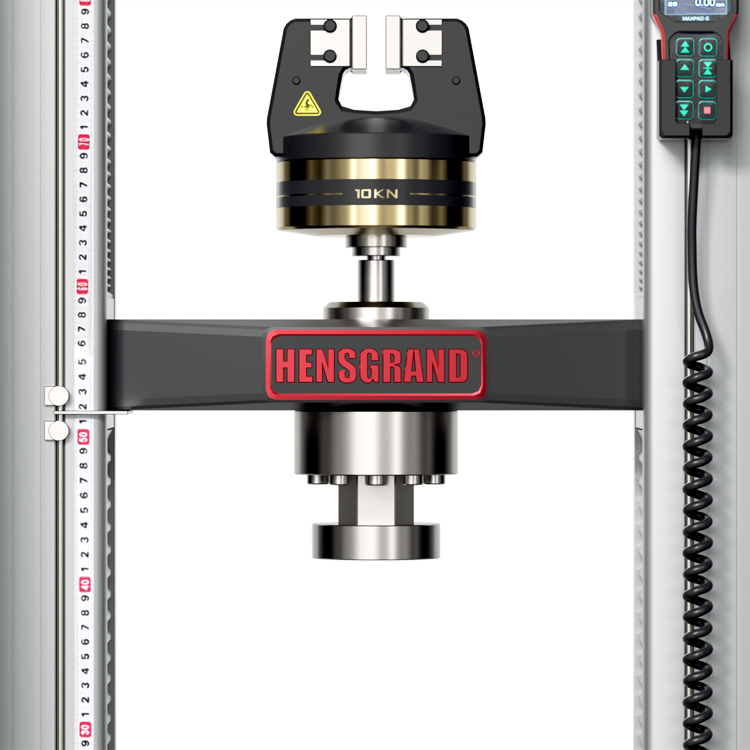

Открытие и закрытие ручки: с независимой работой верхне/нижней ручки
Ø клавиши: вверх, вниз и остановка (управление машиной); численные и функциональные клавиши (ввод значений, программирование) аварийная остановка
ØDigi-poti: позиционирование перекрестной головки-цилиндра; прокрутка отображения и позиционирование ввода данных; прекрасное положение по пробежке
