Бесконтактный измеритель-видеоэкстенсометр

видеоэкстенсометр

Стандарты:

Запросить цитату Файлы скачать


приложение

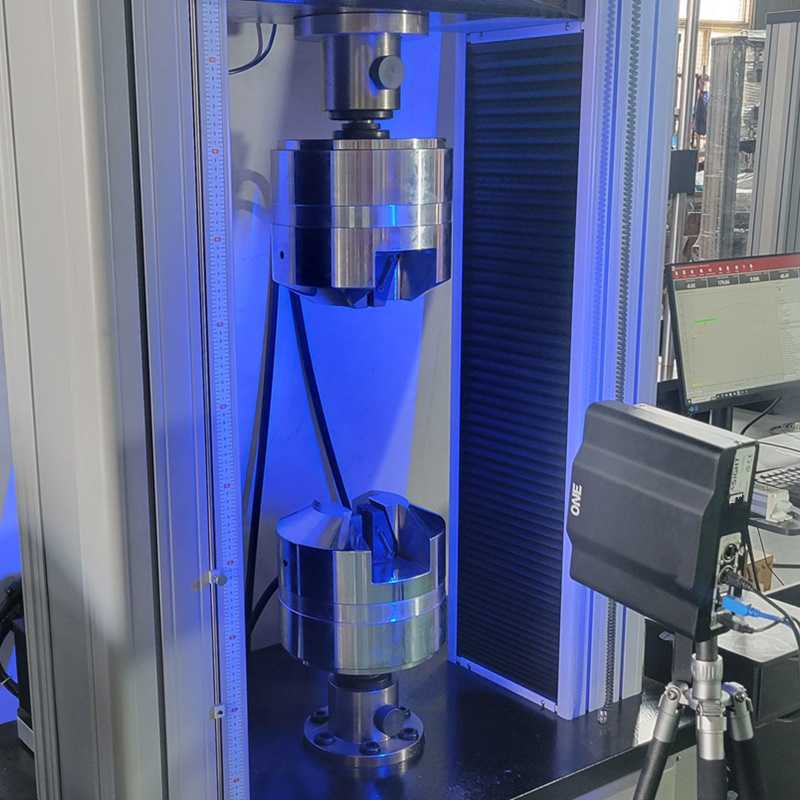

Видеоэкстенсометр-это оптический бесконтактный трехмерный измерение деформации.

система на основе метода измерения DIC (Digital Image Correlation). Он может точно измерить

2D и 3D деформационные свойства материалов и компонентов. Между тем, его также можно подать заявку на тестирование и

Измерение смещения 3D-профиля-смещение-деформация различных металлов и неметаллов,

В ходе статических и динамических испытаний на деформацию.

Особенности

бесконтактное измерение

Измерение деформации в реальном времени

кривая напряжения-деформации

Расчет характеристик материалов

Длина измерения однокулачка по умолчанию: 110 мм (220 мм)

Разрешение по умолчанию по ISO9513: класс 0,5 (класс 1)

Разрешение по умолчанию по ASTME83-10: класс B-1 (класс B-2)

Длина измерителя: выбираемый один или несколько точек L0

Скорость сбора данных: 75-500 Гц

Поперечное измерение: необязательно поперечное или двухосное

Осей и радиальный обнаружение шеи

Выход: цифровой и аналоговый

Освещение: автоматически переключающийся монохроматический свет

Интегрированное программное обеспечение: через пользовательский интерфейс экстенсометра.

Монтаж: испытательная рама, камера или трехкапсула

Технические характеристики

Параметры

диапазон *

типичная система

диапазон измерений

Стандарты ASTM E83 класса B1 или ISO 9513 класса 0,5

Фоф

Класс 0,5:100;

Класс 1: 200 мм

длина измерения

0,01-800%

Решение,

ФОВ 100 мм: 0,5 мкм FOV 200 мм: 1 мкм

Разрешение камеры

2.3 МПх

Количество камер

1.

FPS в полном разрешении

43 Гц

интерфейс

USB
