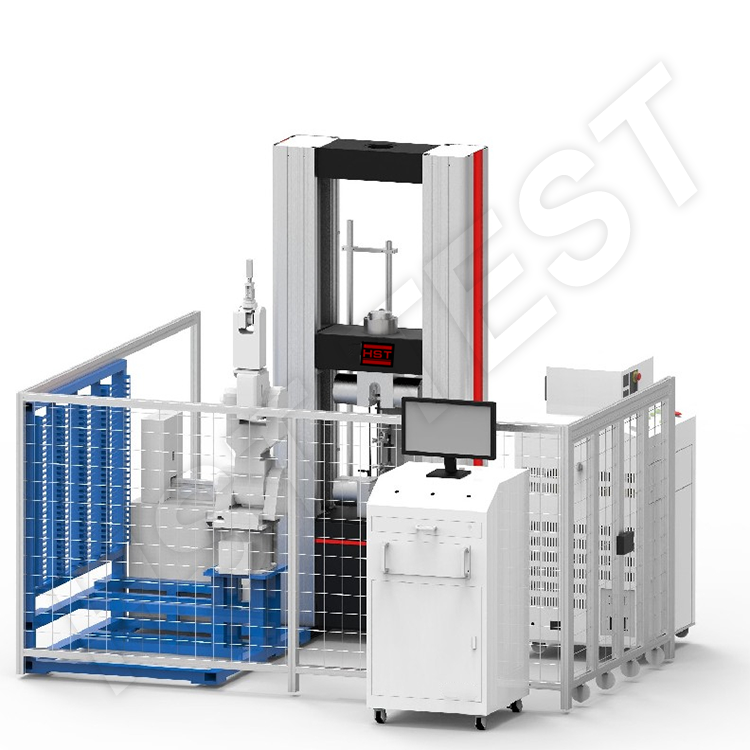

Роботизированная автоматизированная машина для испытаний на растяжение 250 кН, 300 кН
Роботизированная автоматизированная машина для испытаний на растяжение 250 кН, 300 кН
Стандарты:
Запросить цитату Файлы скачатьПрименение:
Этот робот обеспечивает полностью автоматическое испытание на растяжение, включая загрузку образца, измерение поперечного сечения, тестирование, выгрузку образца и обработку данных.
Операторы готовят образцы и размещают их на стойке для образцов. Все процессы являются автоматическими: робот подберет образец для измерения поперечного сечения, выровняет образец и закрепит его на захвате, произведет автоматическую регулировку измерительной длины экстензометра, проведет испытания, оценку и обработку данных испытаний, а также соберет сломанные образцы. Без замены каких-либо принадлежностей (таких как приспособления и т. д.) испытательной машины и без какой-либо регулировки или настройки оператором испытательные образцы различных характеристик могут непрерывно подвергаться испытаниям в различных условиях растяжения.
Спецификация:
яТема | Имя | ХСТ-Э250-АР | ХСТ-Э300-АР |
Машина | Емкость | 250кН | 300 |
Диапазон силы | 0,4%-100% полной шкалы | ||
Точность | Класс 0,3 | ||
Точность считывания силы | ±0,3% | ||
обратимость | ±0,75% | ||
Повторяемость | ±0,3% | ||
Разрешение силы | 0,6 Н | ||
Перегрузка | 120% | ||
точность смещения | ±0,5% | ||
Разрешение позиции | 0,02 мкм | ||
Скорость загрузки силы | 0,005~5% полной шкалы/с | ||
Точность силовой нагрузки | ±1% от настройки | ||
Горизонтальное испытательное пространство | 650 мм | ||
Вертикальное испытательное пространство | 700 мм | ||
Скорость траверсы | 0,001~500 мм/мин | ||
Точность скорости траверсы | Скорость<0,01 мм/мин, в пределах ±1% от настройки, Скорость≥0,01 мм/мин, в пределах ±0,2% от настройки | ||
Диапазон регулирования постоянной силы и смещения | 0,5%~100% полной шкалы/с | ||
Точность контроля постоянной силы и смещения | Значение настройки≥10% полной шкалы, в пределах ±0,1% настройки, Значение настройки<10% полной шкалы, в пределах ±0,1% настройки | ||
Автоматический осевой экстензометр | Длина датчика | 15~205 мм | |
Точность измерительной длины | 0,5% или 0,1 мм, в зависимости от того, что больше | ||
Максимальное путешествие | 80 мм | ||
Разрешение | 0,0005 мм | ||
Диапазон зажима образца | 5~50 мм | ||
Точность | Класс 0,5 | ||
Пневматическая плечевая рукоятка | Тип зажима | Плечевого типа, пневматического действия. | |
Точность центрирования | 0,2 мм | ||
Диапазон зажима | Захватывающий конец: Ф20~ Ф25мм | ||
Стойка для образцов | Максимальное количество образцов | 60 штук | |
Номера штативов для образцов | 4 | ||
Длина образца | 120~250 мм | ||
Сломанная стойка для образцов | Максимальное количество образцов | 60 | |
Номера штативов для образцов | 4 | ||
Робот | Тип | Тип соединения ABB | |
Выдерживаемый вес | 6 кг | ||
Максимальный охват | 1450 мм | ||
Степень свободы | 6 | ||
Повторяемость позиционирования | 0,02 мм | ||
Скорость | 21 шт/час | ||
Устройство измерения поперечного сечения | Диапазон измерения | Ф5 ~ Ф25мм | |
Разрешение | 0,02 мм | ||
Образец | Круглый образец | Конец захвата: Ф20~Ф25мм, параллельная длина Ф10, Ф14мм, Длина: 120~250мм |
