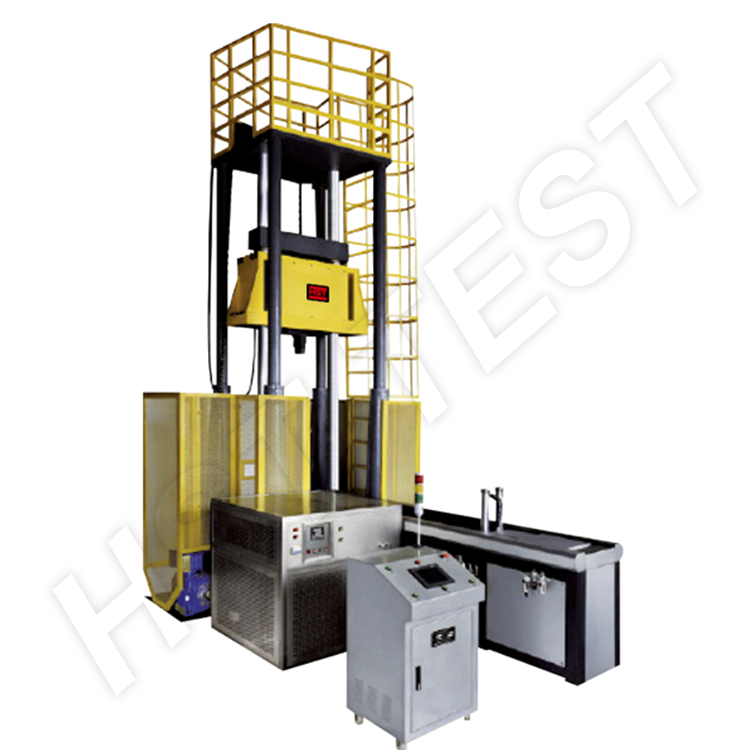

DWTT-20000J~100000J Машина для испытания на ударный разрыв падающего груза из ферритных сталей
Испытательная машина в основном используется для испытаний трубопроводов на разрыв падающим грузом и толстой ферритной стали, а именно для испытания DWTT.
Стандарты:
GB/T 8363-2007,ASTM E436-03,API RP*5L3-96
Запросить цитату Файлы скачатьDWTT-20000J~100000J Машина для испытания на ударный разрыв падающего груза из ферритных сталей
Введение
Испытательная машина в основном используется для испытаний трубопроводов на разрыв падающим грузом и толстой ферритной стали, а именно для испытания DWTT. Испытательная машина объединяет в себе механическую, электрическую и технологию автоматического управления и обеспечивает полностью автоматизированный процесс подачи, подъема молота, удара, сбора образцов разрушения, захвата молотка. Кроме того, эта испытательная машина имеет многоканальные меры защиты, что значительно повышает безопасность эксплуатационного персонала и использования оборудования. Это испытательное оборудование обычно используется производителями трубопроводов, крупными сталелитейными заводами, Институтом металлургии и другими предприятиями и научно-исследовательскими институтами.Технические параметры
▼Технические характеристики | |||||
МОДЕЛЬ | DWTT- 20000 | DWTT- 30000 | DWTT- 50000 | DWTT- 800000 | DWTT- 1000000 |
Максимальная энергия (Дж) | 20000 | 3000 | 50000 | 80000 | 100000 |
Минимальная энергия (Дж) | 8000 | 8000 | 20000 | 20000 | 20000 |
Масса Тупа (кг) | 630 | 630 | 1600 | 1620 г. | 1620 г. |
Точность массы Тупа | ±1% | ||||
Весовая масса | 120 | 390 | 360 | 780 | 1380 |
Точность массы веса | ±0,5% | ||||
Общий вес тупа | 750 | 1020 | 1960 год | 2400 | 3000 |
Высота падения (мм) | 1275～2800 | 1275～3000 | 1275～2610 | 1275～3400 | 1275～3400 |
Скорость падения (м/с) | 5～7,67 | 5～7,67 | 5～7,14 | 5～8,16 | |
Точность высоты (мм) | ≤±10 | ||||
Твердость Туп Носа | СПЧ58-62 | ||||
Радиус Туп Носа | Р25±0,1 мм | ||||
Твердость Туп Носа | СПЧ58-62 | ||||
Радиус Туп Носа | Р25,4±2,5 мм | ||||
Выборочная центрированная ошибка | ±1 мм | ||||
Размер образца | (300±5)*(75±1,5)*(3-50)мм;(305±19)*(76,2±3)*(3-50)мм П-3:(130±1)×(50±1)×(16±0,5) |
