Универсальные испытательные машины серии Waw-j разработаны с единым рабочим пространством. Он может выполнять испытания на натяжение, сжатие, изгиб и сдвиг. Измерение силы осуществляется через нагрузо
Стандарты:

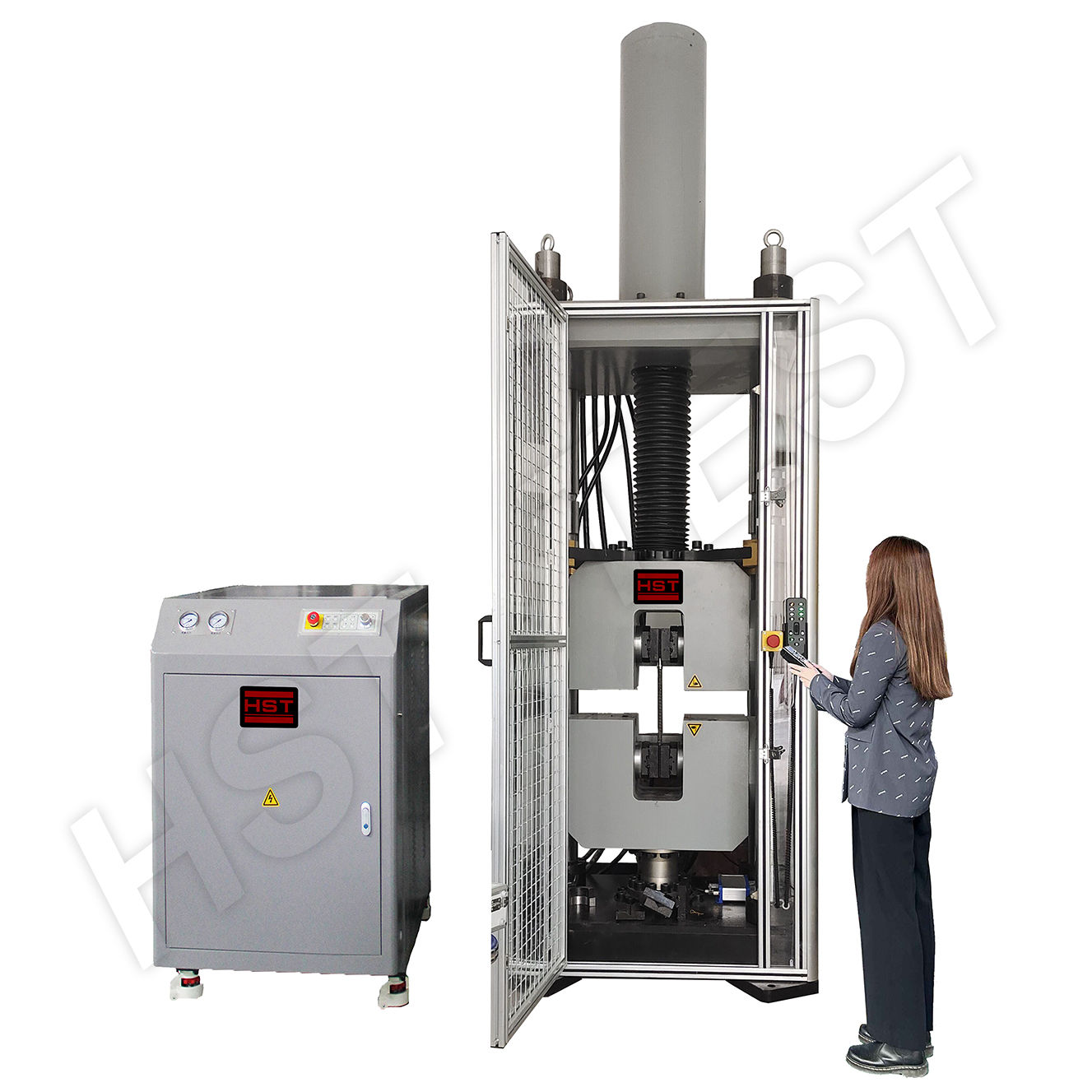

Запросить цитату Файлы скачатьЭлектрогидравлический сервоиспытательный станок для растяжения арматуры WAW-J
Приложение
Универсальные испытательные машины серии Waw-j разработаны с единым рабочим пространством. Он может выполнять испытания на натяжение, сжатие, изгиб и сдвиг. Измерение силы осуществляется через нагрузочную ячейку. При длинном ходе привода подходит для испытания стандартных образцов, образцов длинной длины и образцов с большим удлинением.
Стандарты
ASTM E4, ISO7500-1, EN10002-2, BS1610, DIN 51221, ASTM E8, ASTM A370, ASTM 615, ISO 6892-1, ISO 146303, ISO 156301, BS 4449.
Спецификация
модель модели | HST-WAW300J | HST-WAW600J | HST-WAW1000J | HST-WAW200J | HST-WAW3000J |
максимальная грузоподъемность (кн) | 300 | 600 | 1000 | 2000 | 3000 |
структура, структура | Четыре колонны | ||||
разрешение нагрузки | емкость/500 000 файлов | ||||
точность испытательной нагрузки (%) | класс 0,5 дал 0,5% del fondo scala ISO-7500 ± 0,5 | ||||
защита от перегрузки | Защита от перегрузки 130% (без деформации, без механических повреждений) | ||||
точность деформации (%) | ±0.5 | ||||
диапазон испытаний | 1%-100% | ||||
диапазон измерения деформации | 1%-100% | ||||
разрешение смещения (мм) | 0.01 | ||||
Скорость подъема (мм/мин) | 0-200 | 0-200 | 0-200 | 0-100 | 0-100 |
диапазон скорости нагрузки испытательной силы | 0,02%-2% фс/с | ||||
макс. пространство растяжения (мм) | 700 | 700 | 750 | 830 | 850 |
Максимальное пространство сжатия (мм) | 550 | 550 | 600 | 680 | 650 |
ход привода (мм) | 650 | 650 | 700 | 750 | 650 |
расстояние между колоннами (мм) | 580 | 580 | 680 | 780 | 840 |
способ зажима | гидравлический автоматический зажим с боковой захваткой | ||||
круглые вставки (мм) | Ф13-Ф26; Ф26-Ф40 | Ф13-Ф26; Ф26-Ф40 | Ф13-Ф26; Ф26-Ф45 | Ф15-Ф40; Ф40-Ф70 | Ф15-Ф30; Ф30-Ф50; Ф50-Ф80 |
плоская вставка (мм) | 0-15, 15-30 15-30 | 0-15, 15-30 15-30 | 0-20, 20-40 | 10-40;40-70 | 10-40;40-80 40-70 |
Платины сжатия (мм) | Ф160. | ||||
источник питания | Трехфазный-380 В-50 Гц |
