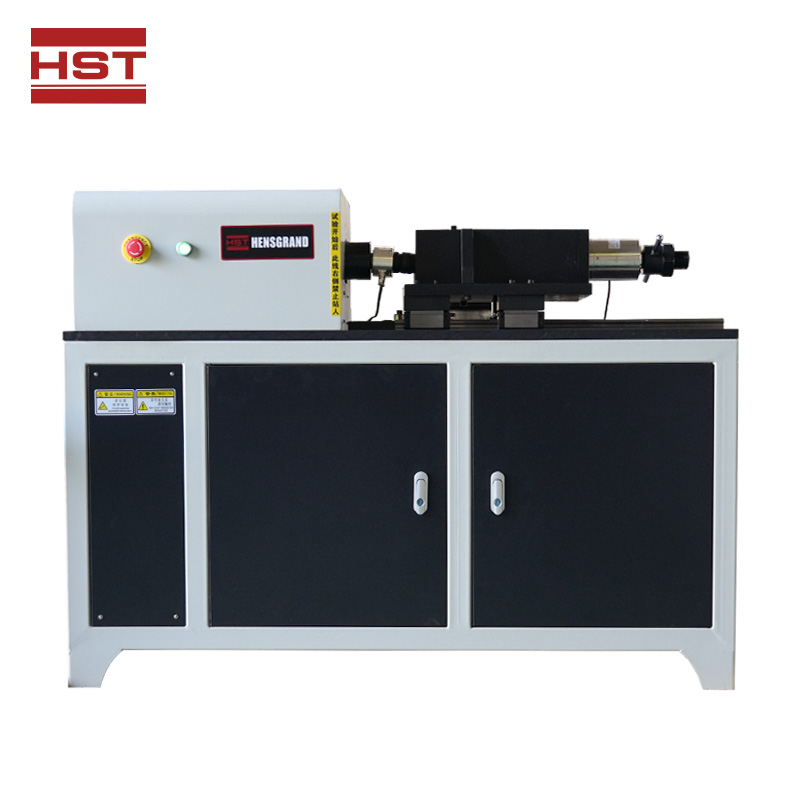

Новая испытательная машина для испытаний болтов на кручение M12–M36 успешно запущена в производство

1. Основное назначение

Это оборудование разработано в соответствии с требованиями пользователя, в первую очередь предназначено для испытаний на статическое кручение соединений высокопрочных болтов большого размера, таких как соединительные пары в ветроэнергетическом оборудовании. Оно соответствует требованиям стандарта GB1231-2006 «Высокопрочные болты с шестигранной головкой большого размера, шестигранные гайки и шайбы для стальных конструкций — технические условия».

Система испытаний состоит из основного блока, механизма испытаний, механизма нагружения, системы управления и сбора данных, компьютера с программным обеспечением, а также других необходимых опор и принадлежностей.

Это идеальное испытательное оборудование высокой производительности для промышленных предприятий, контрольных и научно-исследовательских организаций, а также учебных заведений.
Оно подходит для проведения испытаний на кручение и растяжение высокопрочных болтов и болтов с шестигранной головкой большого размера.

Машина может измерять крутящий момент, угол и осевую силу предварительно затянутых болтов и гаек, а также коэффициент крутящего момента соединительных пар высокопрочных болтов большого размера.

Данные автоматически отображаются, сохраняются и выводятся. Программа рассчитывает стандартное отклонение и коэффициент вариации.

Компьютер автоматически записывает данные испытаний, рассчитывает среднюю осевую силу, средний крутящий момент, средний коэффициент крутящего момента, стандартное отклонение и коэффициент вариации образцов.

Также строятся графики взаимосвязи: крутящий момент — осевая сила, угол — осевая сила, крутящий момент — коэффициент крутящего момента и др.

По желанию пользователя возможно выполнение испытаний в соответствии с другими стандартами, такими как ISO, ASTM, DIN, JIS — с соответствующим управлением режимами испытаний и обработкой данных.

Данное оборудование спроектировано и изготовлено в соответствии с требованиями стандарта GB/T 32075.8–2017.

2. Стандарты испытаний

Могут быть предоставлены дополнительные стандарты (ISO, ASTM, DIN, JIS), согласно которым реализуется управление режимами испытаний и сбор/обработка данных.

Оборудование спроектировано и изготовлено по стандарту GB/T32075.8–2017.

3. Основные технические характеристики

3.1 Основной блок

3.1.1 Максимальный крутящий момент: 5000 Н·м

3.1.2 Диапазон измерения крутящего момента: 50 ~ 5000 Н·м

3.1.3 Диапазон измерения осевой силы: 30 ~ 800 кН

3.1.4 Скорость вращения: 0.1 ~ 1 об/мин

3.1.5 Погрешность и повторяемость испытаний: ≤1%

3.2 Осевое нагружение

3.2.1 Максимальная осевая сила болта: 800 кН

3.2.2 Диапазон измерения осевой силы болта: 30 ~ 800 кН

3.2.3 Погрешность и повторяемость по осевой силе: ≤1%

3.3 Измерение угла кручения

3.3.1 Диапазон измерения угла: 1° ~ 9999°

3.3.2 Погрешность измерения угла: ≤1%

3.3.3 Точность измерения угла: ≤±0.1°

3.4 Спецификация болтов

Болты с крупным углом шестигранной головки: M12, M16, M20, M22, M24, M27, M30, M36

Диапазон длины: 60 ~ 350 мм

3.5 Электропитание

Напряжение: AC 380 В, 50 Гц

3.6 Режим управления

Управление: микрокомпьютерное

3.7 Функции защиты

Защита от перегрузки, разрушения образца и завершения испытания

3.8 Отображение

Экран компьютера отображает в реальном времени параметры и графики испытаний

3.9 Печать
